BQ SNG 1
D-561 — Satellite News Gathering
Unsere mobile Sendestation bringt Broadcast-Qualität überall dorthin, wo sie gebraucht wird. Vollredundanter Ku-Band-Uplink, unterbrechungsfreie Stromversorgung und ein Setup, das sich in Minuten einsatzbereit machen lässt.
Vehicle Specifications

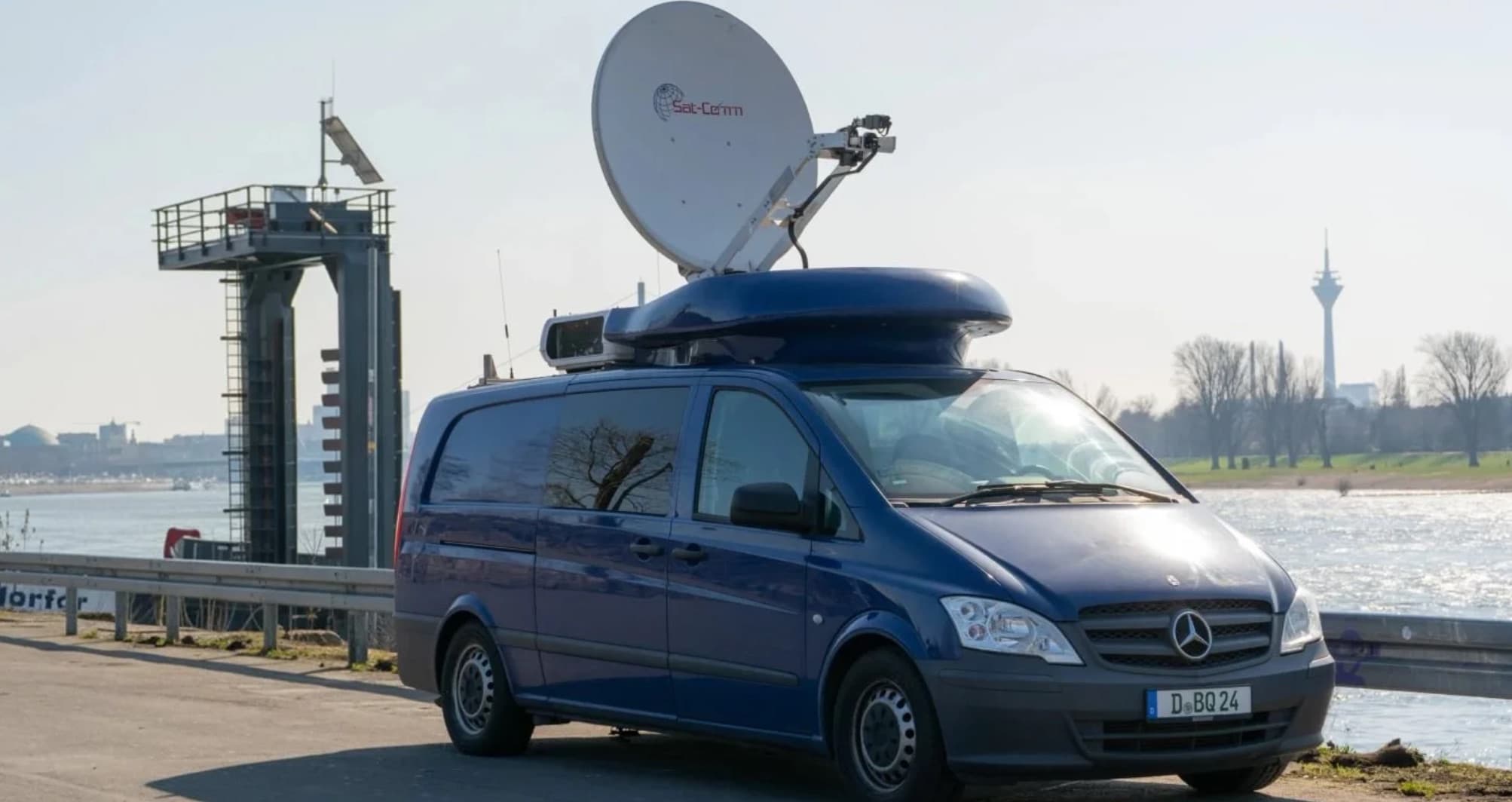

Mercedes Benz Vito — kompakt, autark, einsatzbereit
Als Basis dient ein Mercedes Benz Vito, ausgestattet für den 24/7-Broadcast-Einsatz: Unterbrechungsfreie Stromversorgung mit Notstrom über den Fahrzeugmotor, klimatisierter Arbeitsraum, hydraulische Stützen und ein Gesamtgewicht unter 3,5 Tonnen für die Führerscheinklasse B.
Fahrzeug
Mercedes Benz Vito
Fahrzeugmasse
5,30m Länge x 2,0m Breite x 2,5m Höhe
Gesamtgewicht
3.200 kg
Kennzeichen
D BQ 24
Eutelsat-Kennung
D-561
Stromversorgung
1x 380 Volt CEE 5P 16A
Versorgung der Sendetechnik über Unterbrechungsfreie Stromversorgung
Notstromversorgung über Fahrzeugmotor
Klimatisierung
Coleman-Mach Dachklimaanlage mit Outlet in den Arbeitsraum und das Technikrack
Stabilisierung
2x Hydraulik-Stützen
Tech Data
Broadcast-Uplink im Ku-Band — 1+1 vollredundant
Herzstück ist die Sat-Comm Aurasat 1,2m-Antenne mit motorisierter Ausrichtung. 2× 100 Watt Wavestream Sendeverstärker in 1+1-Vollredundanz, Ericsson/Mediakind Voyager AVP3000 Encoder für HD-MPEG4 mit BISS-Scrambling und DVB-S/S2 in 4:2:0 oder 4:2:2. Für Monitoring und Steuerung sorgen TV-Logic-SDI-Monitore, Genelec-Nahfeldmonitore und ein Intel-NUC-Setup.
Antennensystem
Sat-Comm Aurasat 120 Ku
1,2 Meter Offset-Motor-Antenne
Uplink-Range
14,00 GHz – 14,5 GHz (43,5 dBi Antennengewinn)
Downlink-Range
10,70 GHz – 12,75 GHz (41,5 dBi Antennengewinn)
Sendeverstärker
2x Wavestream SSPA 100 Watt
Uplink-Konfiguration
1+1 Vollredundant
Encoder / Modulator
2x Ericsson/Mediakind Voyager AVP3000
HD-MPEG4
8 Audiokanäle
BISS-Scrambling
DVB-S, DVB-S2, 4:2:0, 4:2:2
Decoder
1x Ericsson RX8200 IRD
HD-MPEG4
8 Audiokanäle
BISS-Scrambling
DVB-S, DVB-S2, 4:2:0, 4:2:2
Spectrum-Analyzing
Rhode & Schwarz FSH-3
Steuerung
Intel NUC mit aller erforderlicher Software und Netzwerkinfrastruktur
Monitoring
2x TV Logic 17'' SDI Monitor
2x TV Logic 7'' SDI Monitor
2x Genelec 6010 Audio Nahfeldmonitor
